2016年03月24日

ワイヤーポットサポート

ワイヤーロッドで作った五徳を何点か。
ファインメッシュを丸めたヤツが一番簡単で楽だと思うんだけど、入手し難いからロッドを曲げて作ろうとする人も多いんじゃないかと・・・。

その1 一筆書きバージョン
2mmのステン棒から作成。曲げる角度というか向きが難しい・・・まあ捻じって修正すればなんとかなります。底の部分にはシリコンチューブを被せてます。両端が出会うところはJBウェルドでくっつけてますけど、それこそ瞬間接着剤の方が簡単かも。まあまあの強度。550mlポットに収納可能。細缶・太缶どちらのストーブにも使えます。

その2 N字型バージョン
"Z字"状に曲げた3本のワイヤをパイプでジョイントしたもの。2mm径で作成すれば結構な強度になります。1.5mm径はちょっと弱かったですね。収納用に分解することを考慮して、パイプの内径を3mmにしています。

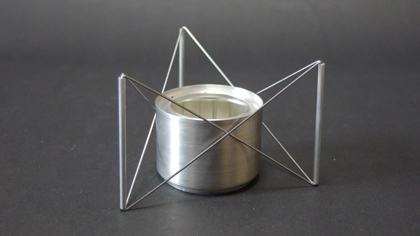

その3 BBバージョン細型
友人のBBが発案したX字型。非常に高い剛性になる構造です。構造が丈夫なんで極限までワイヤを細くして軽量化することも可能。1mm径ピアノ線で作ったコイツは華奢だけど十分実用範囲内です。

その4 BBバージョン標準型
BBのオリジナルは1/16インチ(1.588mm)径で作ったもので、ボーリングのボール(14ポンド:6.35kg)を載せてもびくともしません。1.5mmピアノ線で作ったコイツももちろん超丈夫。

後の3種のトライアングル型は、直径53mmの細缶ストーブに合わせたサイズです。ビールの太缶ストーブはもっとサイズを大きくしないと入りませんので・・・三角関数使って計算してね。

作り方のヒントを含んだビデオ。何回でも見てね(笑)
